粘滑試驗機 SSP-04
粘滑（Stick-Slip）測試原理
粘滑測試目的
1. 預測材料不相容性以防止發出吱吱聲
2. 幫助找到具有有用參數的解決方案，例如：粘滑脈沖頻率；第1脈沖的距離
3. 靜摩擦和動摩擦以及相應的COF的研究
4. 評估氣候條件的影響
5. 評估材料，表面結構和涂層的磨損
6. 有助于觸覺測量和感知質量，例如“froggy"
吱吱聲的基本原理
? 吱吱的噪音由組成連續多樣的脈沖產生
簡單的實驗:
• 沿桌子或筆記本電腦的表面移動手指
• 聽吱吱聲
• 怎么了?
吱吱現象
? 由于粘連，手指首先粘在桌子上
? 向前移動手指，皮膚開始伸展
? 當皮膚的張力高于附著力時，觸點
會制動并且皮膚滑回其原始位置
? 現在整個過程重新開始
? 這就是我們所說的粘滑stick-slip
? 粘滑的風險受四種因素影響:
• 兩種材料的選擇和物理結合/粘附
• 表面結構
• 內部或外部剛度
• 運動激發
測試系統的測量規格和功能原理
? 單向測量
? 摩擦力是通過彎曲彈簧鋼板來計算的，并由非接觸式渦流傳感器測量
? 用于測量粘滑效果的加速度傳感器非常敏感，還可以檢測高頻粘滑效果
? 測量粘滑，摩擦力，COF
結果截圖– 不好材料組合
結果截圖– 好材料組合
測試系統的測量規格和功能原理
OK: Okay
OKwR: okay有所保留
NOK: not okay
測試系統的測量規格和功能原理
結果解讀
? 風險-優先-級數RPN: 指示材料組合之間潛在的吱吱聲。范圍從1 – 10
? Max大. Acceleration加速度: 該值顯示是從粘到滑的過渡之間大加速度
? Impulse rate脈沖頻率: 概述了每毫米有多少粘滑脈沖。如果已知材料組合之間的相對運動，這對于評估是否存在潛在風險非常有幫助。
? Friction Forces摩擦力: 提供材料組合之間的靜態和動態摩擦力

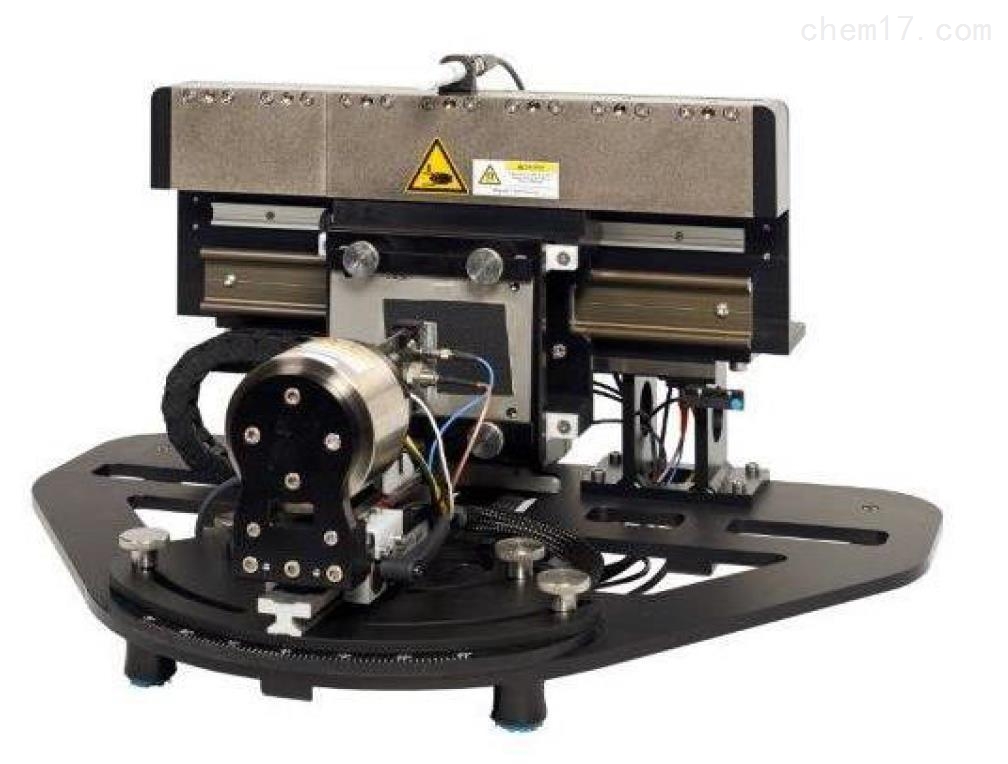

粘滑試驗機 SSP-04
用于測量粘滑現象
粘滑試驗機 SSP-04
? 簡單性和用戶友好性
? 輸入參數:
? 加載力
? 相對速度
? 起始位置
? 循環次數
? 環境條件
? infeed發生在一個線圈驅動器與一個力和位移傳感器。這允許選擇力控制infeed或位移控制infeed
技術參數
• 直線電機的相對速度: 1-150 mm/s
• 行程: 100 mm
• 加載力值范圍: 2-80 N
• 溫度范圍:-30°至80°C
• 靜態和動態摩擦力的測量范圍:0到35 N
• 加速度測量范圍: 0-25g
• Feed mode進給模式: 力控制和位移控制
以下測試標準:
? VDA 230-206 part 2 for leather
? VDA 230-206 part 3 for artificial leather
? BMW PR315
? BMW TL 9169300
? VW/Audi/Porsche TL 52064 PV3981
? Ford L400
? TPJLR-00-230
默認情況下，測試臺配備有單獨的可定義測試模式，在該模式下可以自由配置測試參數
數據庫- 選件
? 測試結果將自動保存在數據庫中
? 即使沒有正在進行的測試，也可以隨時訪問
? 允許專門命名樣品及其設置
預裝的終身配置文件-選件
? 隨機測試資料
? 有助于了解材料組合隨時間的行為
? 進行分析，不僅可以在使用壽命開始時檢查粘滑行為，還可以在結束時檢查粘滑行為
? 模擬不同類型道路的實際道路輪廓
? 100.000km可以在20小時內模擬
總結
• 粘滑現象的測量并將結果轉換為風險優先級數
• 溫度范文:-30°C to 80°C
• 由于測試參數的變化和易用性，測量結果具有可重復性
• 通過使用真實的測試場景來調整不同的情況：可變的測試參數和不同的樣品架幾何形狀
• 自動生產全面的測試報告
• 風險優先級數字評估材料對的粘滑風險
• 開發和設計：評估粘滑風險來選擇合適的材料組合
• 測試:壽命測試，磨損和表面及材料性能的變化
• 質量管理:提供粘滑優化產品的證明
